NOTA

La valvola motorizzata a 3 vie su richiesta si può sostituire con 2 valvole

motorizzate NA – NC.

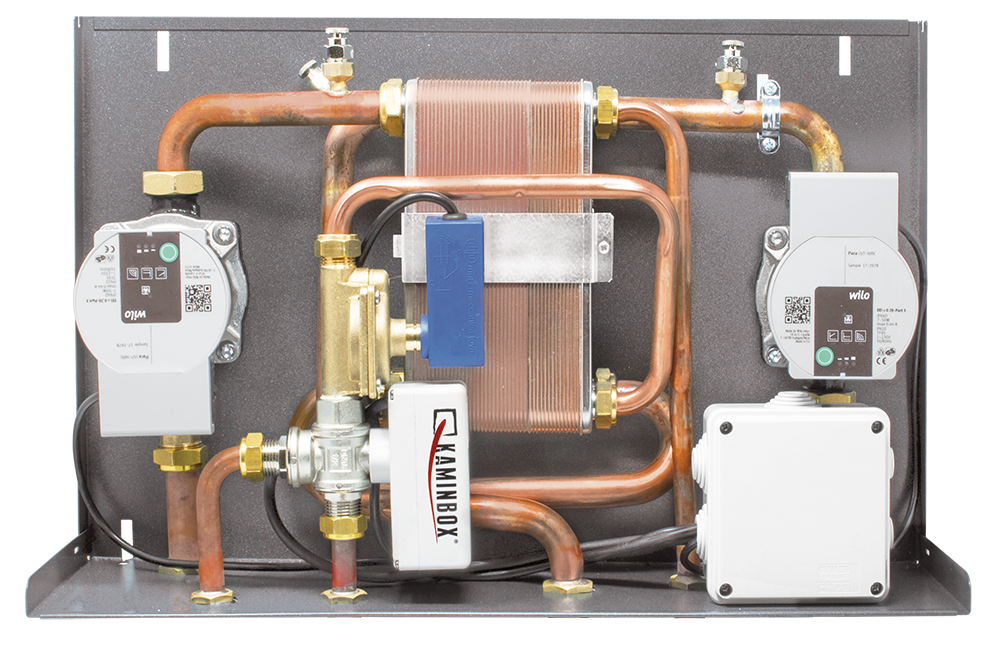

Componenti:

– 1 Centralina elettronica

– 1 Scambiatore termico 30/40 kW

– 1 Scambiatore sanitario 14/20 kW

– 2 Circolatori 15/70

– 1 Valvola motorizzata 3 vie 1/2”

– 1 Flussostato da 1/2”

– 1 Valvola di non ritorno 1”

– Tubazioni in rame DN20 mm uscita 3/4”M – DN14 mm uscita 1/2” M

– 1 Box in lamiera verniciato bianco

– 1 Cablaggio elettrico

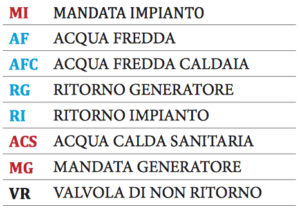

LEGENDA

FUNZIONI

Consente la gestione del riscaldamento, effettua la produzione di acqua calda sanitaria istantanea; separa il circuito del generatore di calore dal circuito della caldaia mettendo a norma l’impianto secondo ISPeSL del 18/09/2006. Funzione anticondensa.

DIMENSIONI E/O FORMATI ALTERNATIVI

APPLICAZIONI

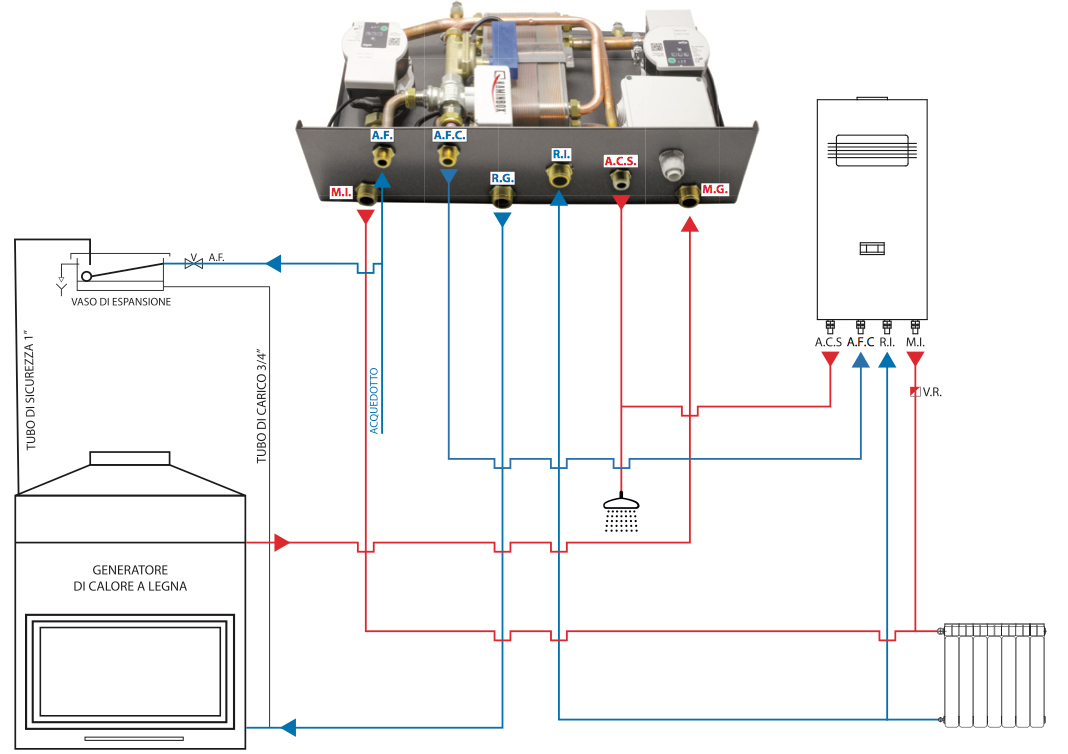

Generatore di calore senza circolatore a bordo macchina. Termocamini, Termocucine, Stufe e Caldaie.

DATI TECNICI

• Scambiatore primario 30/40 kW
• Scambiatore secondario 14/20 kW
• Circolatori 15/70
